本公众号涉及的所有标准规范均可在小程序 化工工具箱 中下载。

前期本公众号介绍了盐酸、氢氟酸、磷酸、硫酸对不同材料的腐蚀速率图，本次将介绍氢氟酸对不同材料的腐蚀速率图。

【基础知识】盐酸对不同材料的腐蚀速率图

【基础知识】氢氟酸对不同材料的腐蚀速率图

【基础知识】磷酸对不同材料的腐蚀速率图

【基础知识】硫酸对不同材料的腐蚀速率图

硝酸也是一种在化工领域内常见的酸，其用途较广，用量较大，广泛应用于化肥、炸药、化工原料以及金属处理等行业。

硝酸是一种具有氧化性的酸，其对材料的腐蚀有自己的特点。

在常温下，稀硝酸能迅速腐蚀一般常见的活泼金属，其主要是氢离子的作用。

当硝酸的浓度升高，硝酸的氧化性也参与到腐蚀作用中来，而当浓度超过30%时，硝酸的氧化腐蚀开始占主导地位。

适当浓度的浓硝酸的强氧化性会在金属表面产生致密的氧化层，从而避免对材料的进一步腐蚀。

当浓硝酸的浓度过高时，强氧化性会使金属表面产生过度氧化作用，产生多孔物质，从而导致进一步的严重腐蚀。

常见材料与硫酸的腐蚀速率图如下，横坐标为酸浓度，纵坐标为酸的温度，图中的线为腐蚀速率，单位为mm/a。：

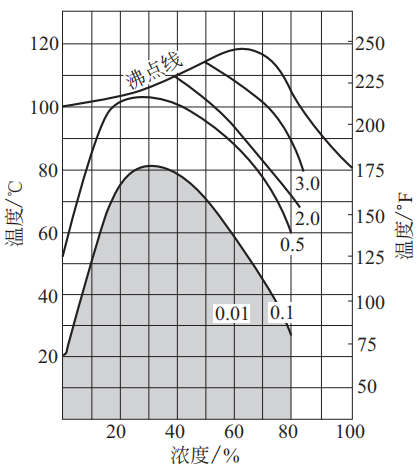

1、铬不锈钢(0.1%C-13%Cr)与硝酸的腐蚀速率图

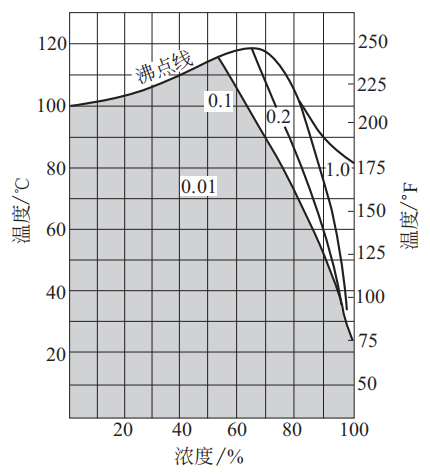

2、铬镍不锈钢(0.1%C-18%Cr-8%Ni)与硝酸的腐蚀速率图

3、铬镍钼不锈钢(0.05%C-18%Cr-10%Ni-2%Mo)与硝酸的腐蚀速率图

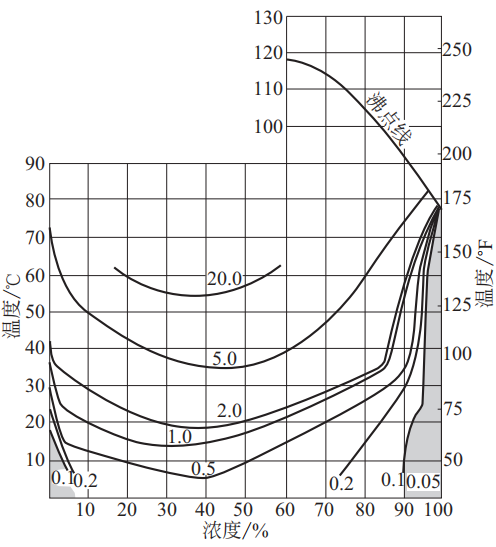

4、高硅铸铁(14/16%Si)与硝酸的腐蚀速率图

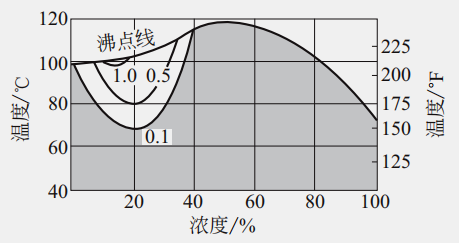

5、纯铝(99.5%Al)、铝硅合金(10%Si,其余为AI)与硝酸的腐蚀速率图

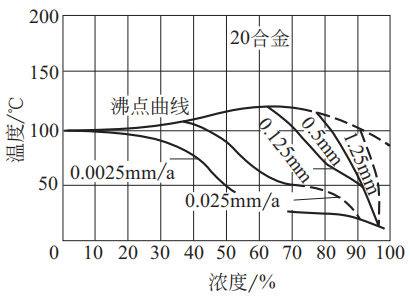

6、20合金与硝酸的腐蚀速率图

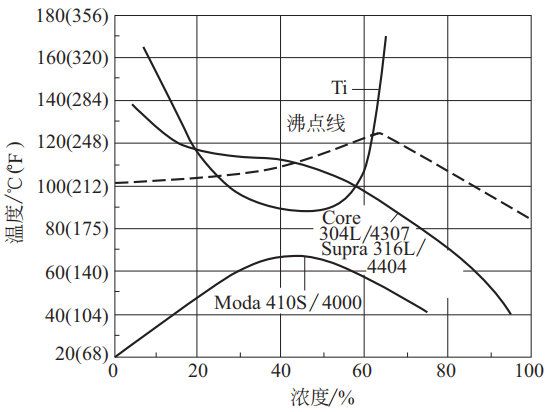

7、钛及不锈钢与硝酸的腐蚀速率图

🔙返回上一页🔙
